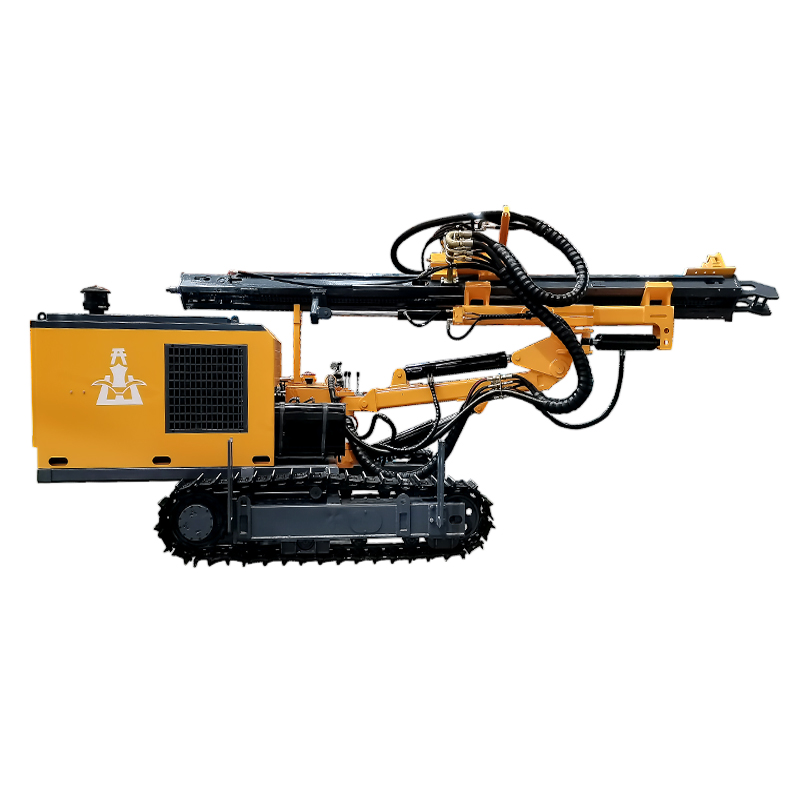

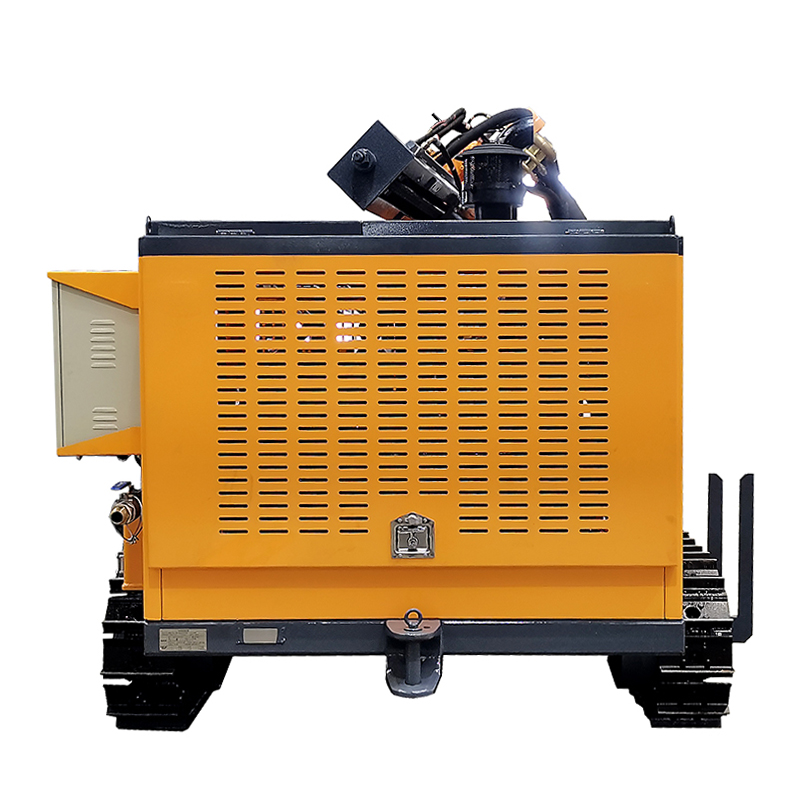

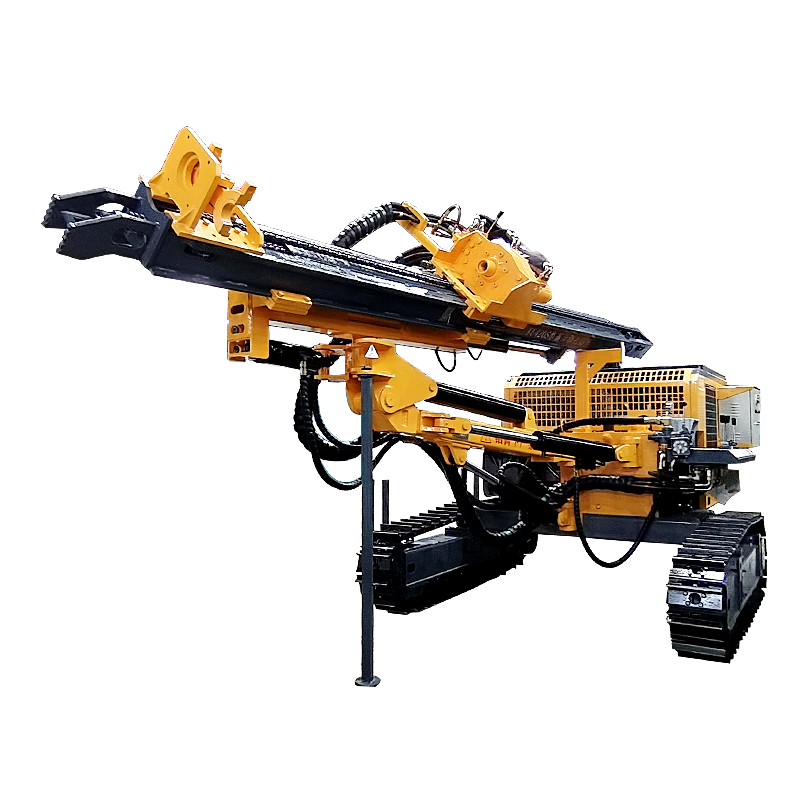

KG420S lánctalpas DTH bányászati fúróberendezés
lyuk átm:φ90-152 mm
Fúrási mélység:25 m
Worklig nyomás:58KW/55KW
Levegőfogyasztás:13-20 m³/perc
A mennyiségek testreszabhatók
KG420S lánctalpas mérnöki geológiai fúrógép/hordozható lyukfúró berendezés

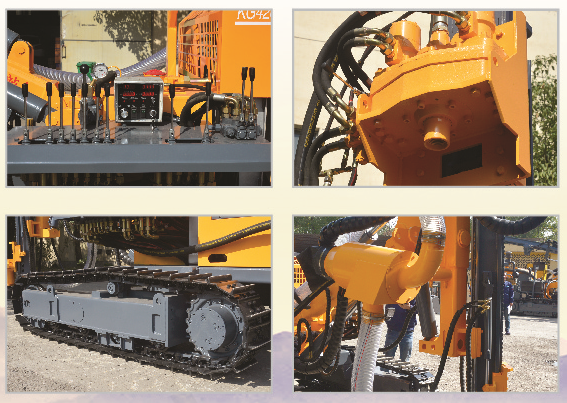

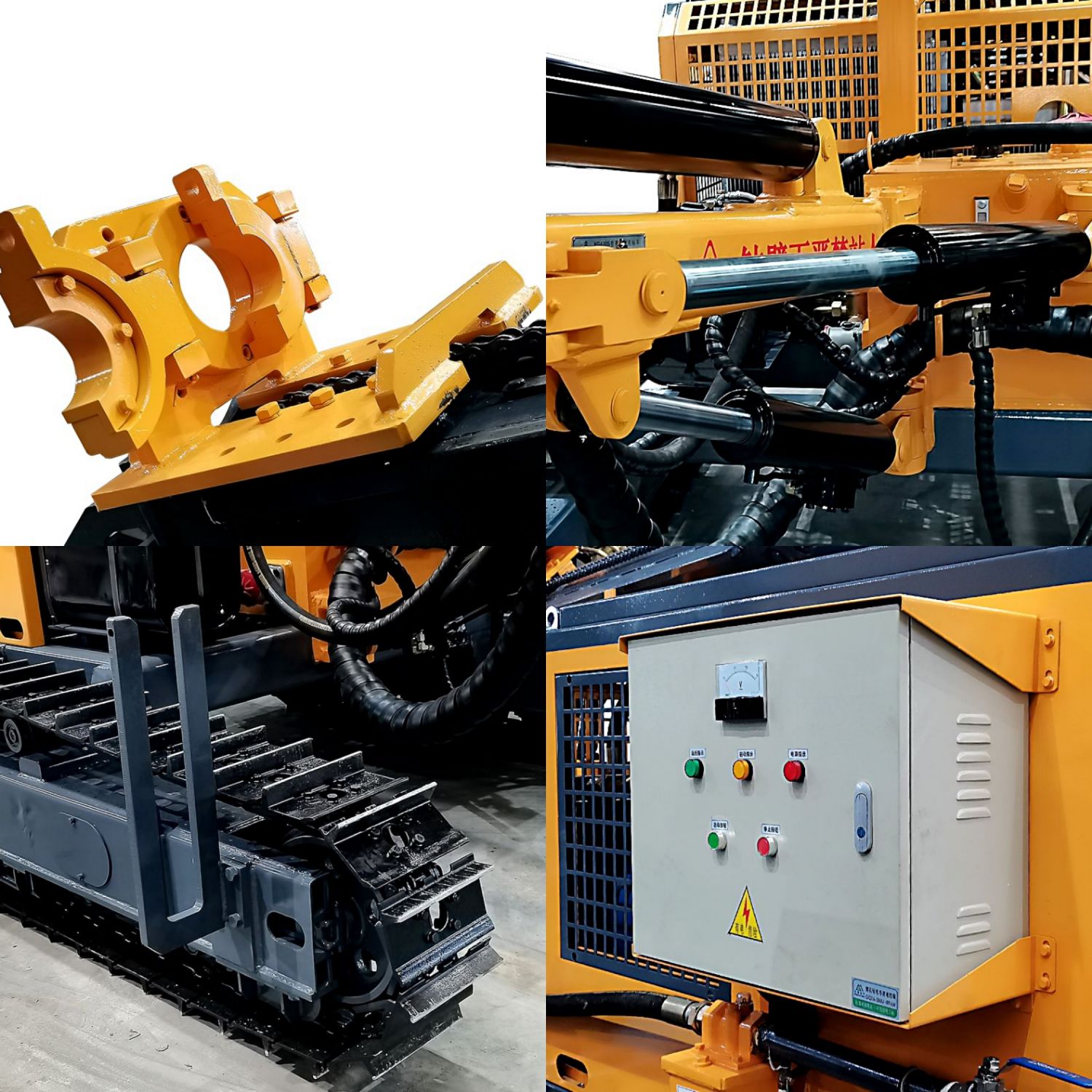

1.karakterKG420S lánctalpas DTH bányászati fúróberendezés
V. A kiegészítő gyűrű (lemez) megkönnyíti a kezelést és az emelést.
B. Függőleges és vízszintes lyukak fúrására is képes, alacsony szinten vízszintes lyukakásásra is képes.
C. China III dízelmotorral és motorral, környezetvédelem.
D. A hidraulikus rendszer javult, ami a rendszer áramlásának és forgási sebességének növekedéséhez vezetett.
A. Könnyű kezelhetőség és nagy hatékonyság a hidraulikus adagolás során.
B. Golyós típusú tokmányként és hajtórúdként képes megállás nélkül forogni, miközben az orsó megemelkedik.
C. Az alsó furat nyomásjelzője könnyen megfigyelheti és szabályozhatja a kút állapotát.
D. Zárja be a karokat, kényelmesen kezelhető.
E. A kompakt méret és a könnyű súly könnyen felszerelhető és szállítható működő síkságon és hegyvidéken.

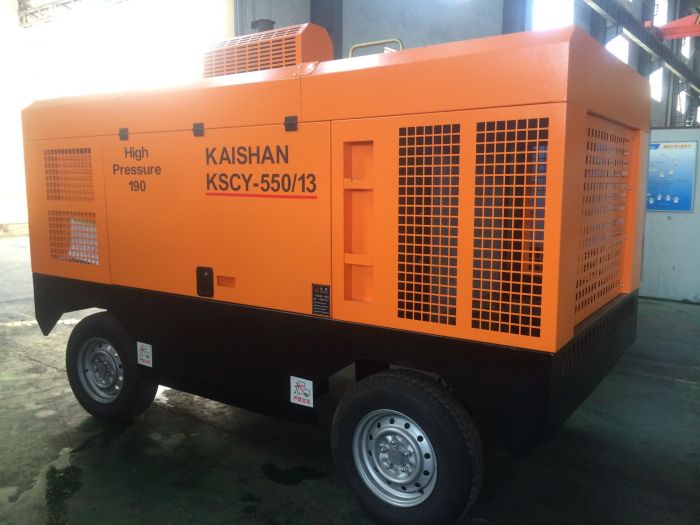

3. Ajánlott légkompresszor(LGCY-18/17, KSCY-550/13)
_700x481.jpg)
Műszaki paraméterKG420S lánctalpas DTH bányászati fúróberendezés
| 1 |
Súly
|
5800 kg
|
| 2 |
Dimenzió
|
6400*2250*2700mm
|
| 3 |
Fúrás keménysége
|
f=6-20
|
| 4 |
Fúrás átmérője
|
φ90-152 mm
|
| 5 |
A gazdaságos fúrás mélysége
|
25 m
|
| 6 |
A sugár dőlésszöge
|
Le 135°, fel: 50°, összesen: 185°
|
| 7 |
A nyaláb lengésszöge
|
Balra: 91°, jobbra: 5°, összesen: 96°
|
| 8 |
A fúrógém lengésszöge
|
Bal:45°, jobb:45°, összesen:90°
|
| 9 |
A fúrógém dőlésszöge
|
Le:55°, Fel:15°, Összesen:70°
|
| 10 |
Támogató erő
|
Yuchai YC4DK80-T302 (58kw/2200r/min)
Motor (55kw/1460r/perc) |
| 11 |
DTH kalapács
|
K4
|
| 12 |
Fúrórúd
|
φ76*3m+76*2m
|
| 13 | Forgási sebesség | 0-9 ford./perc |
| 14 | Forgó nyomaték (max.) | 5000 N.m |
| 15 | Emelőerő | 40 KN |
| 16 | Feed Way | Olajhenger+görgős lánc |
| 17 | Feed stroke | 3175 mm |
| 18 | Utazási sebesség | 0-2,5 km/h |
| 19 | Hegymászóképesség | ≤30° |
| 20 | Távolság | 515 mm |
| 21 | A gerenda kompenzációs hossza | 1220 mm |
| 22 | A vízszintes furat maximális magassága | 2850 mm |
| 23 | A vízszintes furat minimális magassága | 350 mm |
