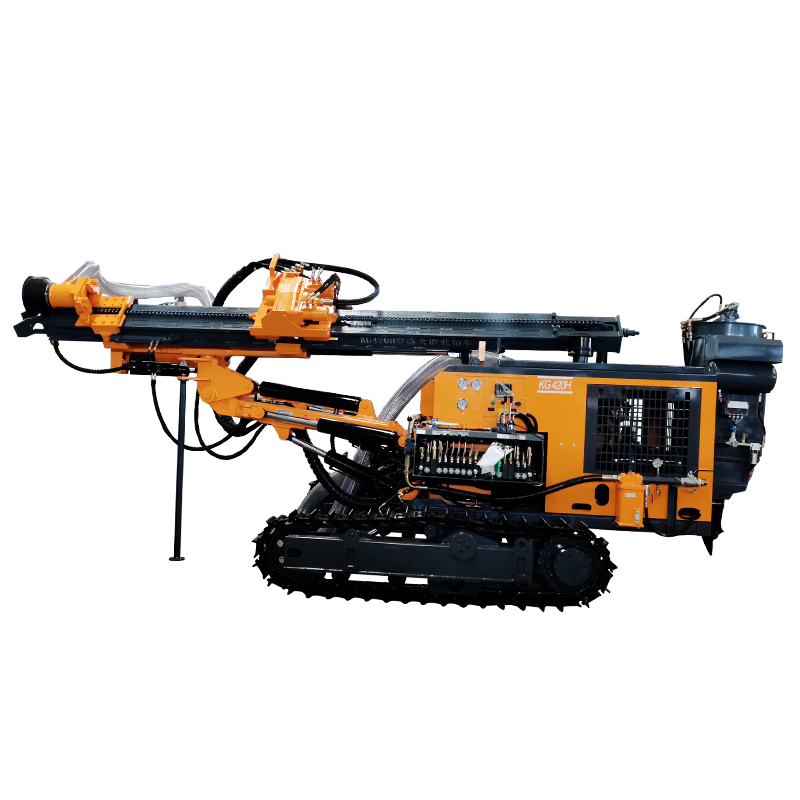

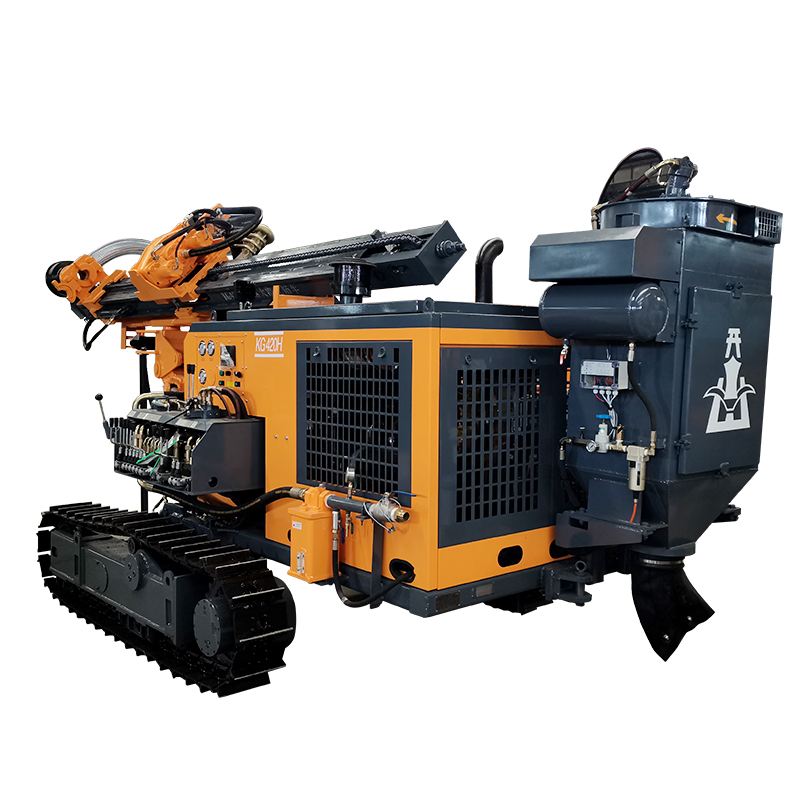

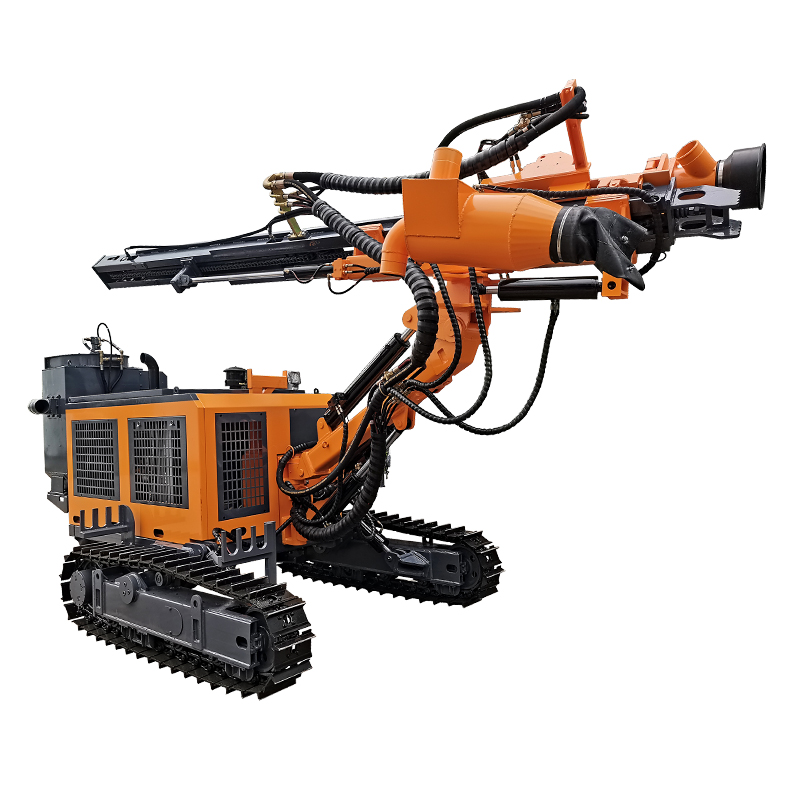

KG420 lánctalpas DTH bányászati fúróberendezés
lyuk átm:φ90-152 mm
Fúrási mélység:20 m
Worklig nyomás:10-24 bar
Levegőfogyasztás:13-20 m³/perc
A mennyiségek testreszabhatók
KG420 lánctalpas mérnöki geológiai fúrógép/hordozható lyukfúró berendezés
1.karakterof KG420 Crawler DTH Mining Drilling Rig
V. A kiegészítő gyűrű (lemez) megkönnyíti a kezelést és az emelést.
B. Függőleges és vízszintes lyukak fúrására is képes, alacsony szinten vízszintes lyukakásásra is képes.
C. China III dízelmotorral, környezetvédelemmel.
D. A hidraulikus rendszert továbbfejlesztették, ami a rendszer áramlásának és forgási sebességének növekedéséhez vezetett.
2. Előnyof KG420 Crawler DTH Mining Drilling Rig
(1) Könnyű kezelhetőség és nagy hatékonyság a hidraulikus adagolás során.
(2) Golyós típusú tokmányként és hajtórúdként képes megállás nélkül forogni, miközben az orsó megemelkedik.
(3) Az alsó lyuk nyomásjelzője könnyen megfigyelheti és szabályozhatja a kút állapotát.
(4) Zárja be a karokat, kényelmesen kezelhető.
(5) A kompakt méret és a könnyű súly könnyen felállítható és szállítható működő síkságon és hegyvidéken.
3. Ajánlott légkompresszorKSCY-550/13
.jpg)
1.karakterof KG420 Crawler DTH Mining Drilling Rig
V. A kiegészítő gyűrű (lemez) megkönnyíti a kezelést és az emelést.
B. Függőleges és vízszintes lyukak fúrására is képes, alacsony szinten vízszintes lyukakásásra is képes.
C. China III dízelmotorral, környezetvédelemmel.
D. A hidraulikus rendszert továbbfejlesztették, ami a rendszer áramlásának és forgási sebességének növekedéséhez vezetett.
2. Előnyof KG420 Crawler DTH Mining Drilling Rig
(1) Könnyű kezelhetőség és nagy hatékonyság a hidraulikus adagolás során.
(2) Golyós típusú tokmányként és hajtórúdként képes megállás nélkül forogni, miközben az orsó megemelkedik.
(3) Az alsó lyuk nyomásjelzője könnyen megfigyelheti és szabályozhatja a kút állapotát.
(4) Zárja be a karokat, kényelmesen kezelhető.
(5) A kompakt méret és a könnyű súly könnyen felállítható és szállítható működő síkságon és hegyvidéken.
3. Ajánlott légkompresszorKSCY-550/13
Műszaki paraméterof KG420 Crawler DTH Mining Drilling Rig
| 1 | Súly | 5200 kg |
| 2 | Dimenzió | 5900*2250*2700mm |
| 3 | Fúrás keménysége | f=6-20 |
| 4 | Fúrás átmérője | φ90-152 mm |
| 5 | A gazdaságos fúrás mélysége | 20 m |
| 6 | Forgási sebesség | 0-60 ford./perc |
| 7 | Forgó nyomaték (max.) | 5000 N.m |
| 8 | Emelőerő | 40 KN |
| 9 | A takarmányozás módja | Olajhenger-szárnyú lánc |
| 10 | Feed stroke | 3175 mm |
| 11 | Utazási sebesség | 0-2,5 km/h |
| 12 | Mászóképesség | 30°-nál kisebb |
| 13 | Távolság | 500 mm |
| 14 | A sugár dőlésszöge | Le 130°, fel: 35°, összesen: 165° |
| 15 | A nyaláb lengésszöge | bal;91°, jobb: 5°, összesen:96° |
| 16 | A fúrógém lengésszöge | Bal:44°, jobb:45°, összesen 89° |
| 17 | A fúrógém dőlésszöge | Le:50°, Fel:25°, Összesen:75° |
| 18 | A pálya szintezési szöge | -10°-tól +10°-ig |
| 19 | A gerenda kompenzációs hossza | 900 mm |
| 20 | Dízel motor | Yuchai 4DK80-T302 (58kw/2200rpm) |
| 21 | Fúrórúd | 76*2m + 76*3m |
| 22 | Levegőfogyasztás | 13-20 m³/perc |
| 23 | Vízszintes furat max. magassága | 2750 mm |
| 24 | A vízszintes furat minimális magassága | 350 mm |
